热镀锌材质基于尿素钢筒仓的特殊环境（弱碱性、吸湿性），选择热镀锌作为防腐方案是成熟可靠的选择。其核心技巧在于深入理解其“牺牲阳极”的保护原理，并精准把控从设计选材到焊接后处理的全过程。

一、热镀锌在尿素环境中的核心优势与机理

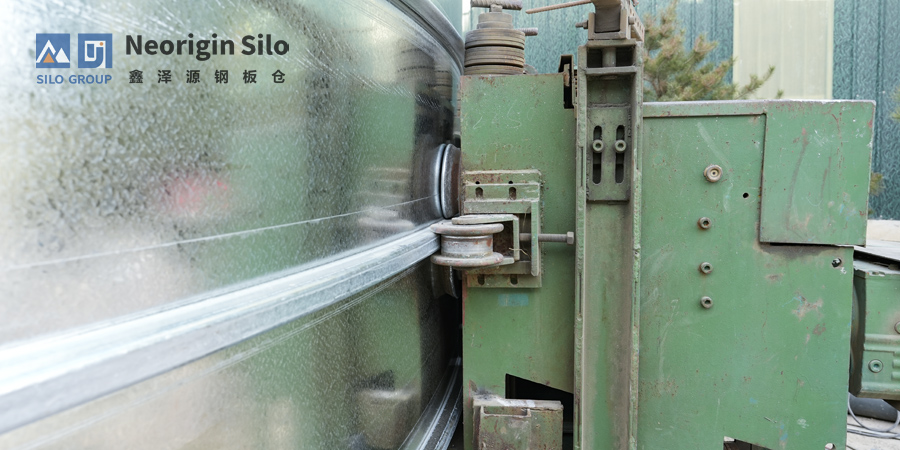

螺旋式钢板仓采用的热镀锌钢板，热镀锌板有如下优势：

物理屏障：熔融锌在钢材表面形成的镀层（通常致密且薄，约为30-50μm），能有效隔离尿素粉尘、潮湿空气与钢基体的直接接触。

阴极保护：这是关键的一环。锌的化学性质比铁更活泼，当镀层因刮擦出现破损时，锌会作为“牺牲阳极”优先发生腐蚀，从而持续保护作为阴极的钢材基体，防止锈蚀扩散。

二、应用核心技巧与施工要点

如何处理因焊接和切割而被破坏的镀层。以下是三个核心技巧：

严控镀锌层质量与厚度

明确标准：要求锌层厚度符合规范。对于受力结构件，有标准要求对5mm以下薄板锌层厚度不小于65μm，厚板不小于86μm。对于筒仓壁板，也常见要求锌层质量不小于275g/m2的标准。

规避设计缺陷：在筒仓结构设计阶段，应尽量避免设计有相贴合面的构件。如果酸洗时酸液残留于贴合面缝隙中，日后可能渗出，导致镀锌表面出现“流黄水”的腐蚀现象。

重中之重：焊缝与损伤处的专注化补锌

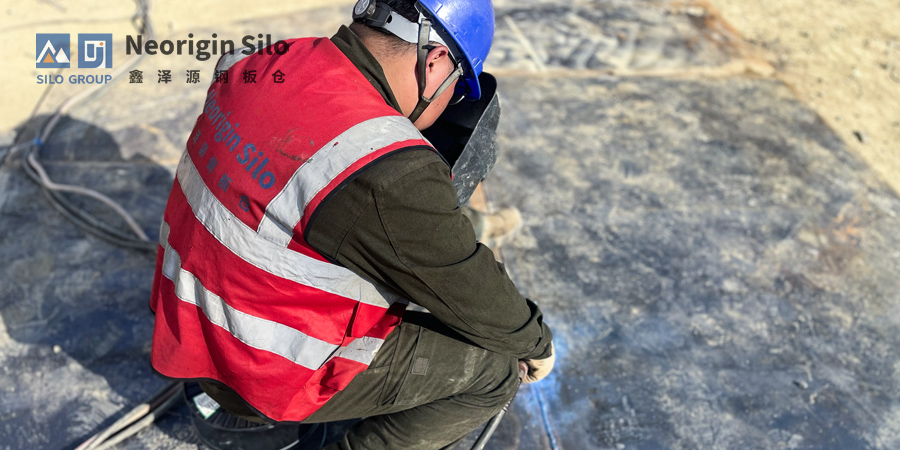

筒仓内部加强筋焊接会彻底破坏焊缝区域的镀锌层，这是防腐薄弱的环节，必须进行专注化处理。应杜绝简单刷涂普通防锈漆的做法，一般专用富锌涂料补涂：使用锌含量极高的专用焊缝补锌涂料（双组份，通常含高比例锌粉或铝粉）。注意，这不同于普通的银粉漆（铝粉漆），其防腐性能和附着力远不能满足要求。施工后需保证足够的固化时间。

三、 实践要点总结

优选整体镀锌构件：尽可能在工厂完成筒仓板件的非镀锌材质的热镀锌处理，其质量比现场施工更稳定。

焊接前预留坡口：为需要现场焊接的镀锌件，建议在工厂预先打磨掉焊接区域的锌层，以保证焊接质量和焊缝金属性能。

总而言之，热镀锌尿素筒仓防腐的成功，七分靠优良的镀锌，三分靠专注的焊缝与损伤修复。只要严格把控上述环节，特别是采用专注的补锌工艺处理焊缝，完全能为尿素筒仓提供长久可靠的保护。

安阳鑫泽源钢板仓工程有限公司专注于海外市场的镀锌板钢筒仓制造厂家，我们具备从定制设计、生产制造到海外安装调试的全链条服务能力。产品通过ISO9001、CE、API等国际认证，适配全球不同气候环境（沿海盐雾、高温高湿、寒冷地区）的尿素储存需求，已为欧洲、东南亚、非洲等地区的化肥企业提供了数十套防腐防锈型尿素镀锌板钢筒仓解决方案，设备平均使用寿命延长至15年以上，获得海外客户一致认可。

如果你的企业正面临尿素镀锌板钢筒仓锈蚀难题，或需要定制符合海外标准的防腐防锈型镀锌板钢筒仓，欢迎随时联系我们。我们将根据你的具体储存需求、地域环境特点，免费提供个性化设计方案和防腐技术咨询，助你彻底解决设备防腐防锈痛点，降低运维成本。
